Name: Sistem Resin Epoksi Suhu Tinggi untuk Isolasi Listrik APG & Pengecoran Vakum
Brand: Shanghai Wenyou Industry Co., Ltd.
SKU: LE-9229/LH-9229
Price: 2.6 USD
Availability: InStock

Rumah > Produk > Resin Epoksi Listrik >

Sistem Resin Epoksi Suhu Tinggi untuk Isolasi Listrik APG & Pengecoran Vakum

Sistem Resin Epoksi Suhu Tinggi

Sistem Resin Epoksi Isolasi Listrik

Sistem Resin Epoksi APG

Tempat asal:

Cina

Nama merek:

WENYOU

Sertifikasi:

ISO/UL/REACH/RoHS/CE

Nomor model:

LE-9229/LH-9229

Hubungi kami

Permintaan Penawaran

Rincian Produk

Warna:

kuning muda, transparan

Kekuatan Dampak:

Tinggi

Fleksibilitas:

Tinggi

Kekuatan tarik:

50-60 MPa

Kekuatan dielektrik:

≥ 25 kV/mm

Dekomposisi termal:

> 320°C

Ketahanan Isolasi:

Tinggi

Tahan Kelembaban:

Tinggi

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

200kg

Harga

around $2.6

Kemasan rincian

Ember

Waktu pengiriman

7 hari

Syarat-syarat pembayaran

L/C,T/T,Western Union,MoneyGram

Menyediakan kemampuan

200TON/BULAN

Produk terkait

Resin Epoksi untuk Isolasi Listrik dan Transformator 10-1100KV

Dapatkan Harga Terbaik

APG Casting Epoxy Resin Hardener untuk Isolasi Listrik

Dapatkan Harga Terbaik

Resin Epoxy dan Hardener yang Jelas untuk Isolasi Listrik

Dapatkan Harga Terbaik

Cairan resin epoksi bening untuk isolasi listrik Proses APG

Dapatkan Harga Terbaik

Hubungi kami

008618018933365

Elliot.yang@sh-wysy.com

86-21-64308192

Hubungi sekarang

Deskripsi Produk

Sistem Resin Epoksi Suhu Tinggi untuk Isolasi Listrik | APG & Pengecoran Vakum

Atribut	Nilai
Warna	Kuning Muda, Transparan
Kekuatan Impak	Tinggi
Fleksibilitas	Tinggi
Kekuatan Tarik	50-60 MPa
Kekuatan Dielektrik	≥ 25 kV/mm
Dekomposisi Termal	＞320°C
Resistansi Isolasi	Tinggi
Ketahanan Kelembaban	Tinggi

Sistem resin epoksi LE-9229/LH-9229 adalah formulasi dua komponen yang dimodifikasi dan diperkuat karet yang dirancang untuk aplikasi isolasi listrik yang menuntut. Menggabungkan resin epoksi LE-9229 dan pengeras LH-9229 pada rasio 1:1 yang tepat (masing-masing 100 pbw) dengan pengisi tepung silika (280-340 pbw), sistem ini memberikan stabilitas termal yang luar biasa (Tg 105-125°C), ketahanan retak, dan kekuatan mekanik. Ideal untuk isolasi tegangan menengah/tinggi (10-35kV), ia mendukung proses gelasi tekanan otomatis (APG) dan pengecoran vakum, sehingga cocok untuk transformator, bushing tiang padat, dan komponen switchgear.

Fitur & Keunggulan Utama

Resistansi Termal Ultra-Tinggi:

Suhu transisi gelas (Tg): 105-125°C

Dekomposisi termal: >320°C

Penyerapan air rendah: 0,08-0,20% (23°C hingga 100°C)
Isolasi Listrik Unggul:

Resistivitas volume: 10¹⁵ Ω*cm

Kekuatan dielektrik: 30 kV/mm

Faktor rugi: 0,02
Properti Mekanik yang Kuat:

Kekuatan tarik: 65-95 MPa

Kekuatan lentur: 110-150 MPa

Ketahanan benturan: 10-18 kJ/m²
Fleksibilitas Proses:

Dioptimalkan untuk injeksi APG (gelasi 10-30 menit) dan pengecoran vakum (penyembuhan 3-6 jam).

Penyusutan penyembuhan rendah (0,7-0,9%) memastikan stabilitas dimensi.

Parameter Teknis

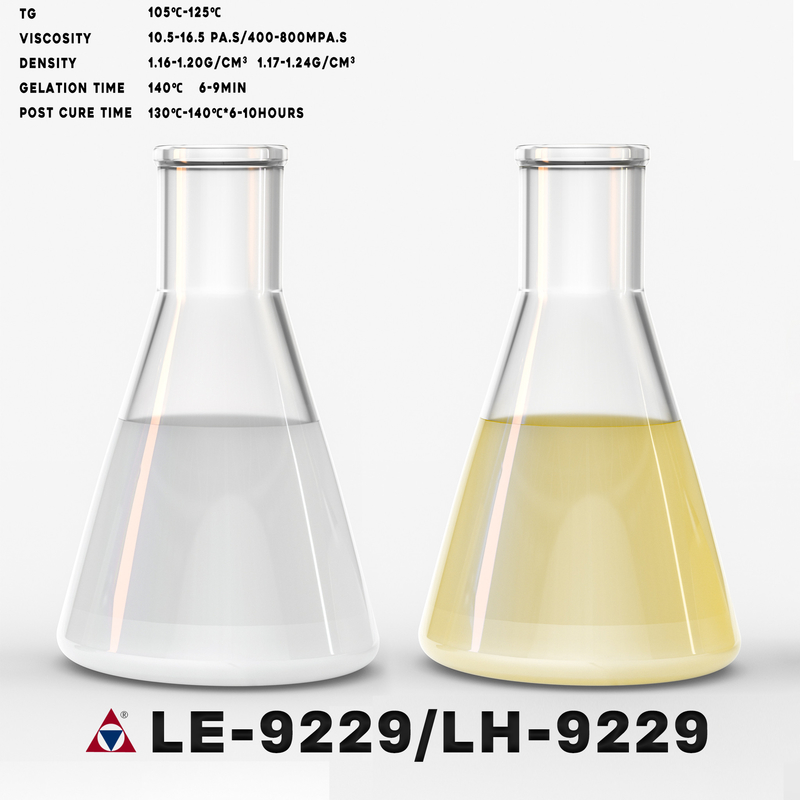

Properti Komponen

Resin Epoksi LE-9229	Pengeras LH-9229
Penampilan: Cairan kental berwarna putih susu	Penampilan: Cairan kuning pucat
Viskositas pada 25°C: 10,5-16,5 Pa.s	Viskositas pada 25°C: 400-800 mPa.s
Kepadatan: 1,16-1,20 g/cm³	Kepadatan: 1,17-1,24 g/cm³
Titik Nyala: ~135°C	Titik Nyala: ~140°C

Kinerja Sistem yang Disembuhkan

Mekanik	Nilai	Listrik/Termal	Nilai
Kekuatan Tarik	65-95 MPa	Resistivitas Volume	10¹⁵ Ω*cm
Kekuatan Lentur	110-150 MPa	Kekuatan Dielektrik	30 kV/mm
Kekuatan Tekan	130-190 MPa	Konduktivitas Termal	0,8-0,9 W/m*K
Kekuatan Impak	10-18 kJ/m²	Faktor Rugi	0,02

Panduan Pemrosesan

Injeksi APG	Pengecoran Vakum
Suhu Campuran: 40°C (1-2 jam)	Suhu Campuran: 60°C (1-2 jam)
Suhu Cetakan: 130-150°C	Suhu Cetakan: 80-100°C
Waktu Gel: 10-30 menit	Waktu Gel: 3-6 jam
Pasca-Penyembuhan: 130-140°C × 6-10 jam	Pasca-Penyembuhan: 130-140°C × 6-10 jam

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Pengisi apa yang direkomendasikan untuk LE-9229?

A: Gunakan tepung silika 400-mesh pada 280-340 pbw untuk meningkatkan kekuatan mekanik dan konduktivitas termal.

Q2: Bisakah LE-9229 tahan terhadap lingkungan tegangan tinggi?

A: Ya, kekuatan dielektriknya (30 kV/mm) dan resistivitas volume (10¹⁵ Ω*cm) membuatnya ideal untuk isolasi 10-35kV.

Q3: Bagaimana APG berbeda dari pengecoran vakum?

A: APG menggunakan tekanan (0,5-5 bar) untuk produksi cepat (gelasi 10-30 menit). Pengecoran vakum menghilangkan gelembung untuk bagian presisi tetapi membutuhkan penyembuhan yang lebih lama (3-6 jam).

Q4: Apakah sistem ini tahan api?

A: Ya, diberi peringkat HB (4mm) dan V1 (12mm) di bawah uji mudah terbakar.

Tag：

Sistem Resin Epoksi Suhu Tinggi untuk Isolasi Listrik APG & Pengecoran Vakum

Sistem Resin Epoksi Suhu Tinggi

Sistem Resin Epoksi Isolasi Listrik

Sistem Resin Epoksi APG

Resin Epoksi untuk Isolasi Listrik dan Transformator 10-1100KV

APG Casting Epoxy Resin Hardener untuk Isolasi Listrik

Resin Epoxy dan Hardener yang Jelas untuk Isolasi Listrik

Cairan resin epoksi bening untuk isolasi listrik Proses APG

resin epoksi pengecoran cair

resin epoksi viskositas tinggi bushing

Resin Epoksi Elektrik Kuning Muda
