LE/LH 8214F Resin epoksi outdoor berkualitas tinggi untuk proses pengecoran transformator tegangan menengah & tinggi
LE-8214F/LH-8214F Sistem
pada 2019.10TIDAK:2019108214F
Resin epoksi LE-8214F100pbw Perumusan
Pengeras LH-8214F100pbw
Pengisi Tepung silika250pbw
Pasta warna Seri LC * Pb yang sesuai
Layakies
Sistem resin epoksi dua komponen, cair pada suhu kamar, cocok untuk proses pengecoran vakum
Penyusutan curing yang lebih rendah, stabilitas dimensi produk akhir, kinerja pemrosesan yang sangat baik, dan sifat dielektrik dan mekanik yang tinggi.
Aplikasi

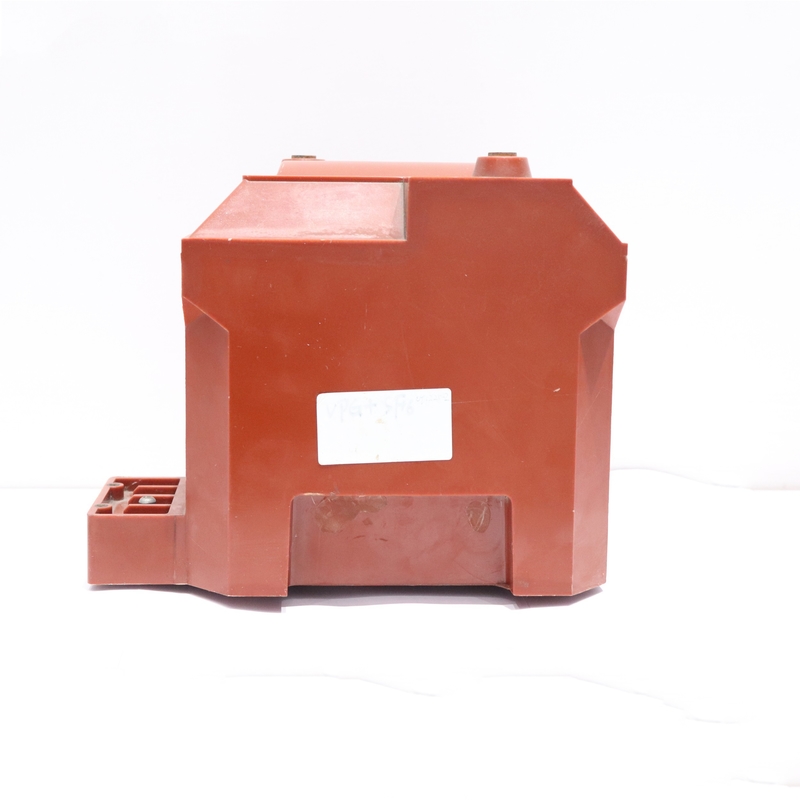

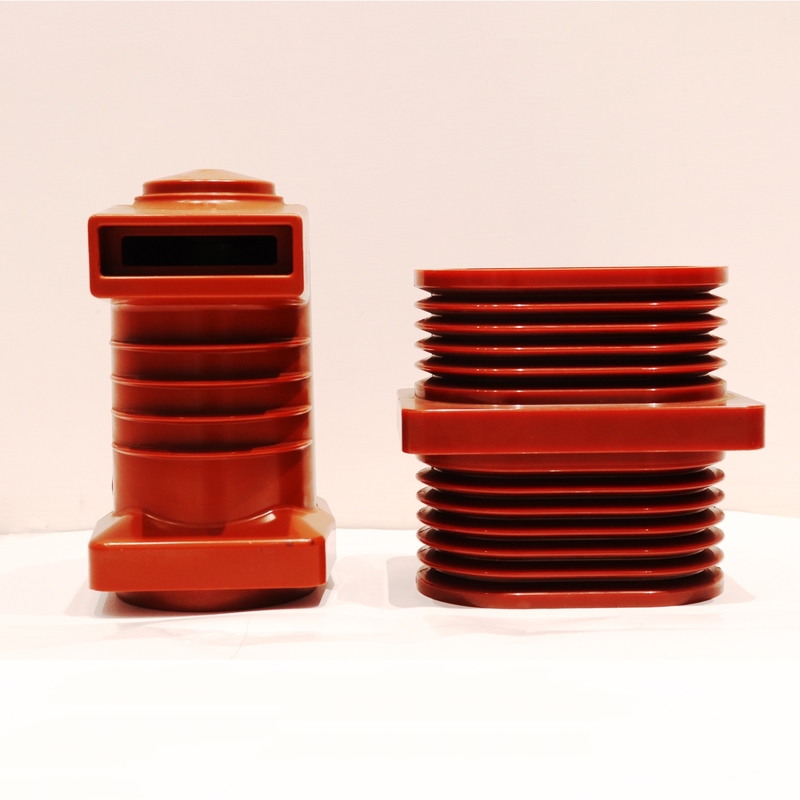

Produk isolasi listrik tegangan menengah dan tinggi
seperti trafo tipe kering, trafo arus dan tegangan 10-66kV dll.
Data produk
Properti | Satuan | Nilai |
Penampilan | Visual | Cairan kuning muda-kekuningan |
Viskositas pada 25 ℃ | mPa.s | 300-600 |
Kepadatan pada 25 ℃ | g/cm3 | 1.17-1.24 |
Tekanan Uap pada 25℃ | Pa | sekitar 0,5 |
Titik nyala | ℃ | sekitar 140 |
LE-8214F adalah resin epoksi tipe BPA yang dimodifikasi.LH-8214F adalah Hardener cair karboksilat anhidrida yang dimodifikasi
Layakies | Satuan | Nilai |
Penampilan | Visual | Cairan kental transparan |
Viskositas pada 25 ℃ | mPa.s | 7500-12000 |
Kepadatan pada 25 ℃ | g/cm3 | 1.16-1.20 |
Tekanan Uap pada 25℃ | Pa | ﹤0,01 |
Titik nyala | ℃ | sekitar 135 |
Resin epoksi LE-8214F dan hardener LH-8214F dengan jumlah filler tertentu dapat diproses dengan kondisi berikut setelah tercampur sempurna dalam kondisi vakum.
Kondisi proses
Parameter pemrosesan | Pengecoran vakum |
Suhu campuran resin epoksi / pengeras | Premiks 70°C/2H+ campuran akhir 15-30 menit |
Proses pemberian makan | 100℃/8h |
Suhu cetakan | 105℃/4-6H |
Waktu gelasi | 80℃/6j+90℃/4 jam +100℃/2h+120℃/2 jam |
Pasca penyembuhan | 130℃×10H |
Halaman1 dari3 8214F Spesifikasi Halaman1 dari3
Waktu gelasi
EpoksiDamarLE-8214F/Htukang kebunLH-8214F=100/100
Suhu | Waktu gelasi |
pada120℃ | 24-40menit |
pada140℃ | 12-20menit |
pada160℃ | 6-10Min |
Sifat mekanik dan fisik
Sistem yang diuji: Resin epoksiLE-8214F/ PengerasLH-8214F/ Pengisi=100/100/300
kondisi:120℃×4jam+140℃×8jam
Catatan: data berikut diuji berdasarkan standar GB, dan hanya untuk referensi pelanggan, Properti terperinci harus diuji sesuai dengan kondisi aktual pelanggan.
Properti | Nilai |
Konduktivitas termal | 0,8-0,9W / mk |
Dekomposisi termal | >320℃ |
Penyerapan air (23℃×10 hari) |
0,10-0,20% berat. |
Air penyerapan (100℃×60 menit) | 0,08-0,15% berat. |
resistivitas permukaan | 1014Ω |
resistivitas volume | 1015Ω.cm |
Kekuatan dielektrik | 30kV / mm |
Faktor kerugian | 0,02 |
Properti | Nilai |
Tg(DSC) | 75-95 ℃ |
Daya tarik | 65-85N/mm2 |
Kekuatan lentur | 100-140N/mm2 |
Kekuatan tekan | 140-180N/mm2 |
Kekuatan benturan | 9-16kJ/m2 |
Menyembuhkan penyusutan | 0,8-1,0% |
Sifat mudah terbakar(4mm) | HB Kelas |
Sifat mudah terbakar(12mm) | HB Kelas |
Penyimpanan
Komponen harus disimpan dalam wadah asli yang tertutup rapat dan kering di lingkungan dengan suhu 6~35℃;.Dalam kondisi ini, umur simpan akan sesuai dengan tanggal kedaluwarsa yang tertera pada label (biasanya 12 bulan).Setelah tanggal ini, produk dapat dianalisis ulang untuk memastikan apakah produk tersebut sudah divalidasi.Wadah yang dikosongkan sebagian harus segera ditutup rapat setelah digunakan.
Sedang mengemas
Resin 20kg/barel atau 240kg/barel atau 1200kg/barel, bahan pengawet 20kg/barel atau 240kg/barel atau 1200kg/barel
Fpertolongan pertama
Kontaminasi mata oleh resin, pengeras campuran pengecoran harus segera diobati dengan menyiram dengan air bersih mengalir selama 10 sampai 15 menit, kemudian harus berkonsultasi dengan dokter.
Bahan yang dioleskan atau dicipratkan pada kulit harus dioleskan, dan area yang terkontaminasi kemudian dicuci dan dirawat dengan krim pembersih.Seorang dokter harus waspada jika terjadi tiruan luka bakar yang parah.Pakaian yang terkontaminasi harus segera diganti.Siapa pun yang jatuh sakit setelah menghirup uapnya harus segera dipindahkan dari pintu, jika ada keraguan, hubungi bantuan medis.
Halaman 2 dari3 8214F Spesifikasi Halaman 2 dari3
8214FRekomendasi proses aplikasi
1. Persiapan bahan
1.1 Cetakan pengecoran harus dipanaskan terlebih dahulu dalam oven pada suhu 100-110 ° C selama lebih dari 10 jam, dan koil transformator di atas 4000kva harus diberikan waktu pemanasan awal yang lebih lama,
Untuk memastikan koil benar-benar kering dan suhunya tidak kurang dari 80 ° C saat dipasang.
1.2 Serbuk silika harus disegel pada suhu normal selama lebih dari 6 jam dalam oven pada suhu 110-120 °C.
2. Bahan
2.1 Degassing campuran statis
2.1.1 Pencampuran awal
Bahan A (epoksi) didasarkan pada rasio berat, resin: pengisi: pasta warna 100: (jumlah pasta 125 warna): jumlah yang tepat, dan dicampur secara terpisah setelah menambahkan resin, pengisi dan pasta warna,
Suhu 65-70 ℃, pengadukan dan degassing tidak kurang dari 2 jam, dan 100 <p <200pa.
Bahan B (bahan pengawet) didasarkan pada rasio berat, bahan pengawet: pengisi 100:125, dicampur secara terpisah, suhu 65-70 ℃, pengadukan dan degassing tidak kurang dari 2 jam, 100 <p <200pa.
2.1.2 Pencampuran akhir
Kemudian komponen A dan B akhirnya dicampur, zat akselerator tidak diperlukan, dan masukkan bahan A dan B yang dicampur dengan perbandingan 100:100 ke dalam tangki pencampur akhir (atau penyedot vakum), dan agar tercampur rata, kita menyarankan menempatkan resin dan pengeras pada waktu yang sama atau alternatif
2.1.3 Mulailah mengaduk setelah memberi makan, pastikan pengangkat spiral dapat mengangkat campuran ke tudung degassing payung dengan kecepatan putar
2.1.4 Setelah diaduk selama 15 menit, nyalakan pompa vakum untuk degassing.Tingkat vakum tidak boleh kurang dari 300pa
2.1.5 Waktu degassing pencampuran sekitar 15-30 menit, dan degassing selesai bila tidak ada gelembung di permukaan payung
3. Pengecoran
3.1 Atur suhu tangki pengecoran pada 80-85 ℃, pemanasan awal harus dimulai 4-5 jam sebelum pengelompokan, dan untuk memastikan bahwa suhu cetakan selama pemasangan tidak kurang dari 80 ° C
3.2 Setelah batching, cetakan yang dikeringkan dan dipanaskan sebelumnya didorong ke dalam tangki pengecoran untuk perawatan vakum
3.3 Suhu ruang tangki pengecoran adalah 80-85 ° C, tingkat vakum tidak kurang dari 300pa, dan waktu perawatan vakum tidak kurang dari 2 jam
3.4 , Memberi makan tidak boleh terlalu cepat selama pengecoran.Dapat dihentikan selama 10-15 menit, dan vakum dapat dilanjutkan selama 20-30 menit setelah bahan penuh.Jika memungkinkan, dapat diberi tekanan 0,2-0,3mpa setelah perawatan vakum
3.5 Pengecoran pencampuran akhir harus diselesaikan dalam waktu 90 menit.Harap kontrol suhu dan waktu dengan ketat untuk mencegah pemadatan tangki.Kelebihan resin komponen tunggal dan zat pengawet dapat disimpan selama beberapa hari, tetapi harus disegel dan suhunya harus dikontrol dengan baik.
Shanghai Wenyou industri Co, Ltd Terletak di Distrik Fengxian, Shanghai, China. Ini adalah perusahaan profesional yang bergerak di bidang manufaktur, R&D, penjualan resin epoksi, bahan pengawet dan Produk lainnya. Produk kami meliputi resin epoksi, Tahan api resin, bahan pengawet, pengubah luar ruangan, bahan penguat, pasta epoksi, bahan cetakan dan pengisi, mereka tidak hanya dijual di Cina, tetapi juga diekspor ke Eropa, Asia Tenggara, kawasan Timur Tengah dan Rusia serta negara-negara CIS lainnya.
Perusahaan telah melewati sistem manajemen ISO9001 dan ISO14001, Uni Eropa "SGS", dan juga sertifikasi UL Amerika Serikat. Produk ini mematuhi peraturan keselamatan ROHS dan REACH, yang banyak digunakan di dalam dan luar ruangan 10-1100KV listrik tegangan tinggi isolasi, seperti: bagian insulasi sakelar tegangan tinggi, induktor timbal balik, transformator, reaktor, dll. Semua jenis komponen dan produk elektronik dapat diterapkan pada proses aplikasi yang berbeda dan peralatan pencetakan, seperti teknologi pengecoran tekanan vakum dan teknologi APG. Kualitas produk kami adalah pemenang penghargaan di pasar, dan juga membentuk reputasi yang baik untuk perusahaan kami.
Wenyou berbasis di Cina, melayani listrik global, menyediakan produk yang stabil dan layanan berkualitas tinggi ke seluruh dunia
